GH环形钢管杆避雷针

来源: GH环形钢管杆避雷针 发布时间: 2012-09-08 23:35:38

概述

GH系列环形钢管杆避雷针是一种防直击雷装置,具有接闪、疏导雷电流入地及抗侧击的功能。其外形美观、重量轻、安装方便、适用于易燃易爆场所(弹药库、雷管库等)、基站、通讯设备、建筑物的直击雷防护。

2  工作原理

      GH避雷针受雷时,由接闪器接闪,并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。



技术指标



总高度H

编号

基本风压

(KN/m2)

预埋螺栓

基础构造图编号

0.4

0.7

11

GH1~4

M24

×

8

JD-1

13

GH5~8

JD-1

15

GH9~20

JD-2

17

GH21~32

JD-2

19

GH33~40

JD-2























 结构特征

避雷塔有A01、A、B、C、D、E共计6段,根据所需高度,自行搭配各段。各段均应热镀锌。根据实际需要,可以将A01段改为凯威提前放电式避雷针PTU-3.1或艾力高避雷针SI25/SI40/SI60/系统3000增强型接闪器,以增加保护范围和安全性能。

使用、维护

5.1 安装方法

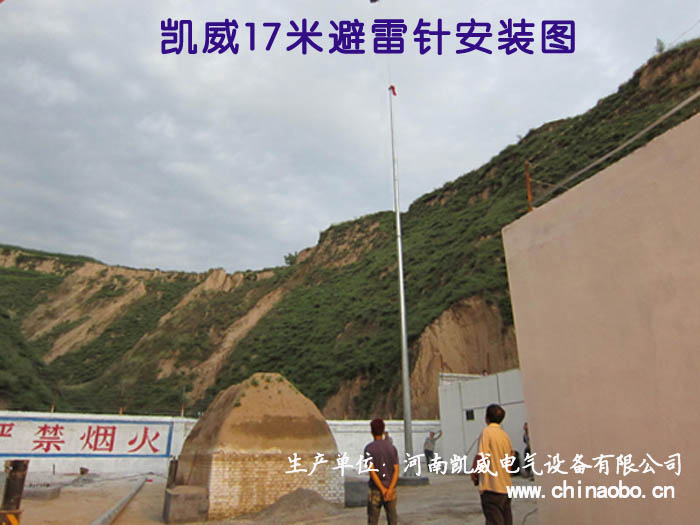

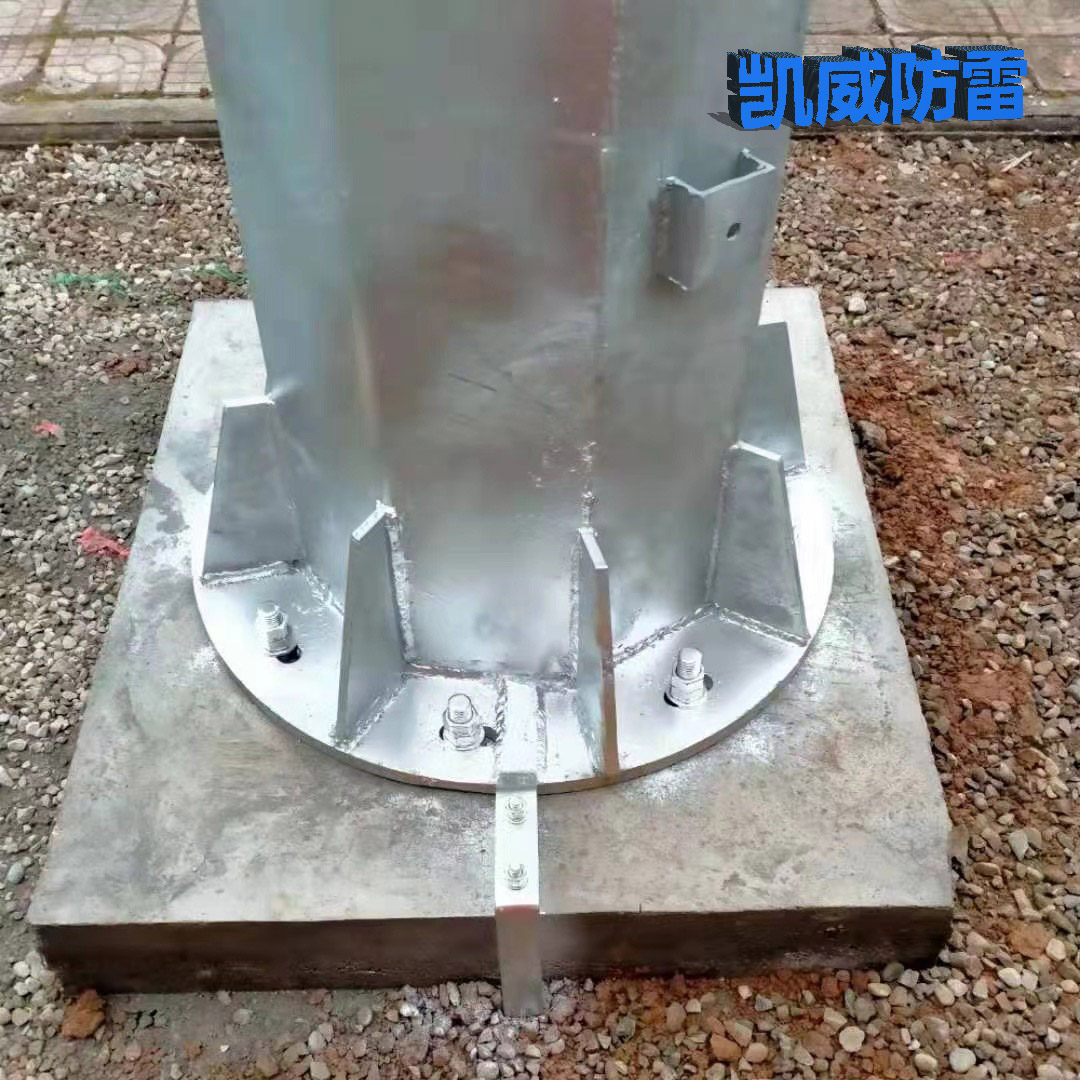

将避雷针的各段首尾连接(法兰连接或插接法),固定在预埋的基础底座上。(有些配件需要工程商根据实际情况加工)可以人工安装也可以机械吊装。

5.2注意事项

    避雷针的接地必须良好,其接地电阻值不大于10Ω。

5.3维护与检查

    每年雷雨季节前须按以下内容进行检查:

    ⑴ 各连接部位的连接应可靠,不允许松动;

    ⑵ 从接闪器至下部连接件的总阻值≤5Ω;

⑶ 避雷针的接地必须良好,接地电阻值不大于10Ω。
GH系列避雷针资料请点击【下载】
