GFL钢结构避雷针

来源: 钢结构避雷针 发布时间: 2013-03-10 14:52:31

  凯威钢结构避雷塔常见有以下几种规格:GFL角钢避雷针塔、GJT圆钢避雷针塔、GH钢管杆避雷针塔等多种形式的金属塔,右图所示的就是GFL系列的角钢避雷针塔。
  GFL1、GFL2系列凯威避雷塔主要用于各种建筑的防雷工程,特别是炼油厂,加油站,化工厂,煤矿,炸药库,易燃易爆车间,更应该及时的安装避雷塔。
高度20米、30米、35米、40米设计图纸如下:
20米高GFL1-4避雷针设计图纸

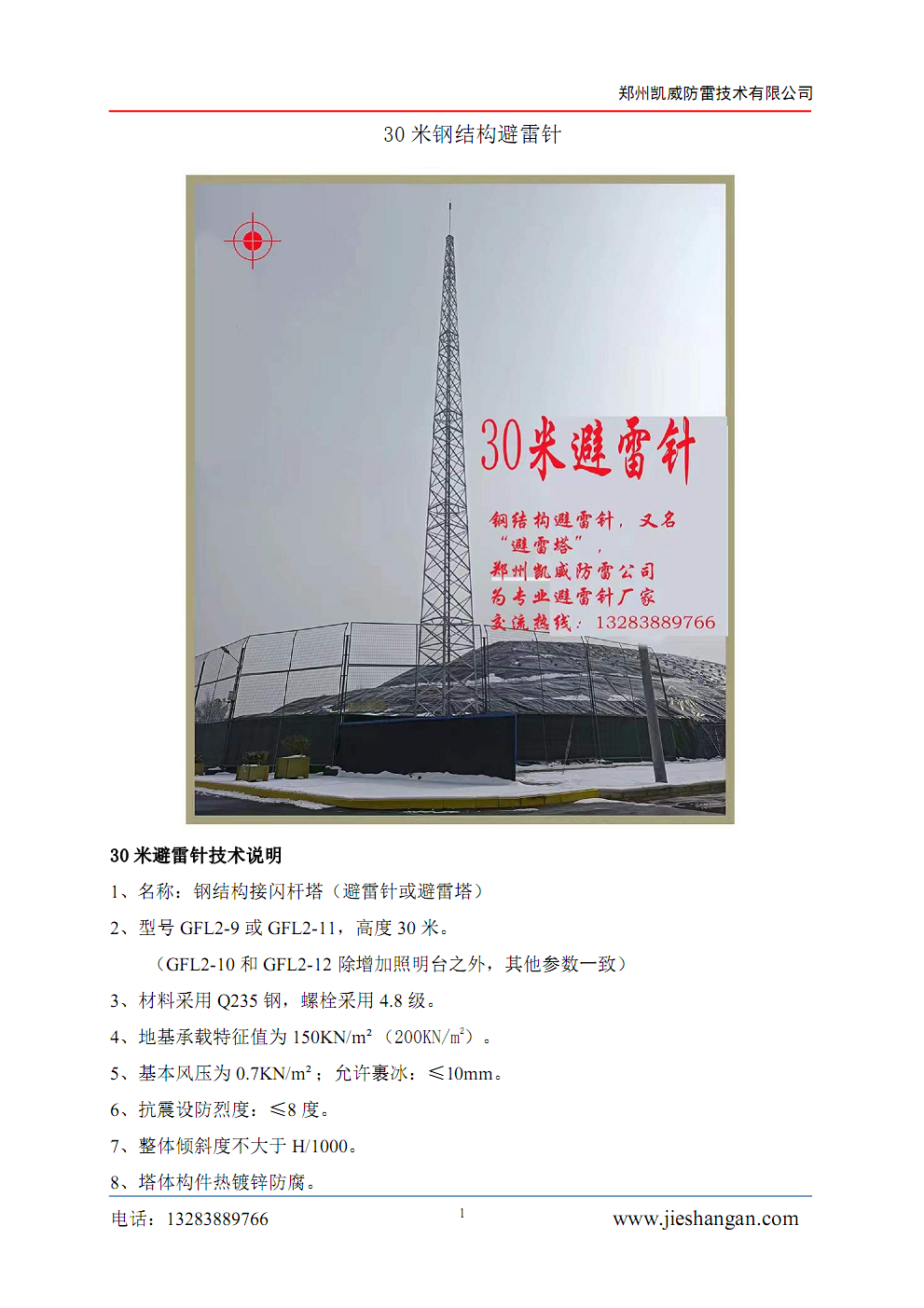

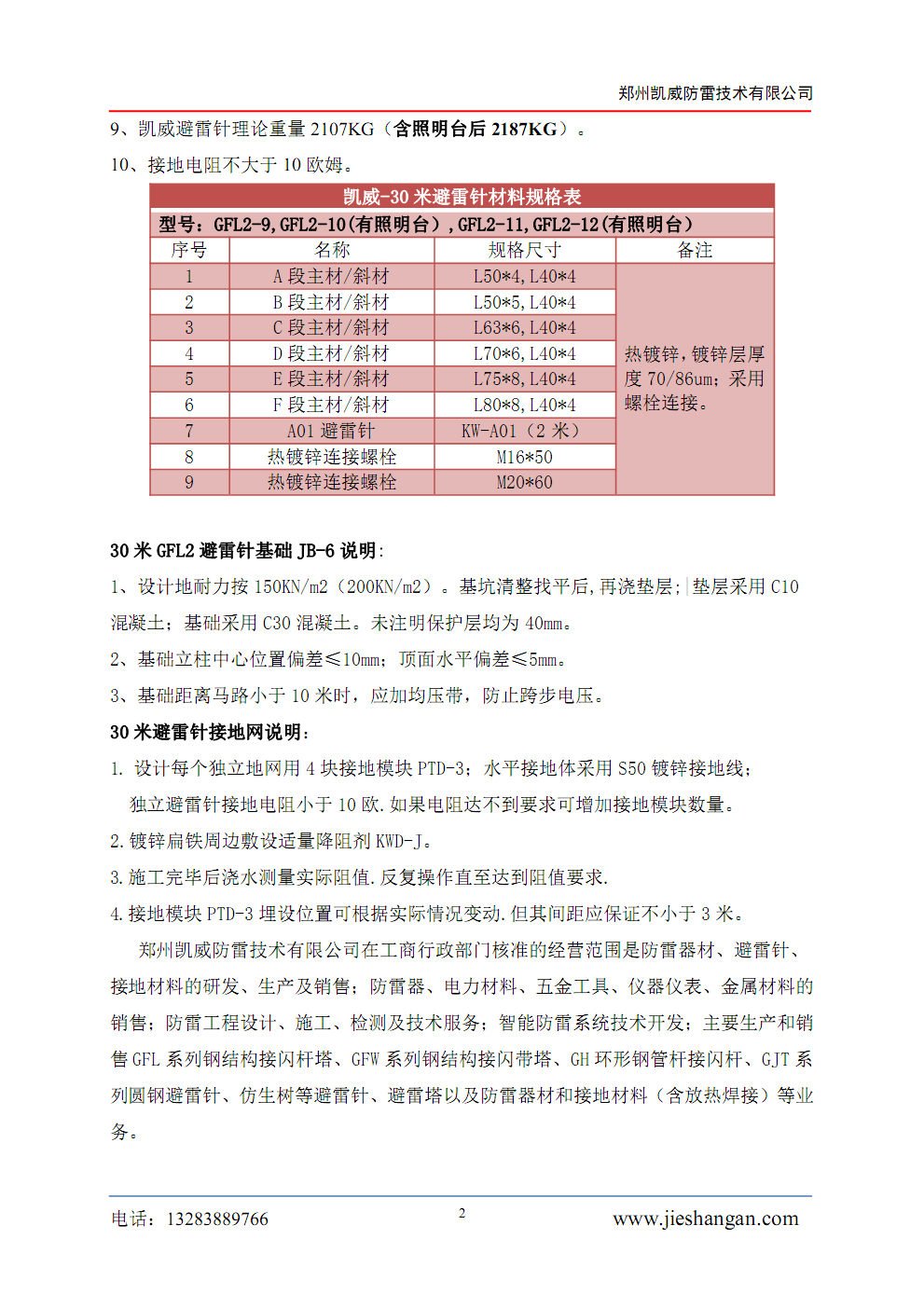

GFL1-9 30米避雷针
GFL1-15(35米壁垒设计图纸)
GFL1-20(40米避雷针设计图)
    GFL1避雷针的参数表如下:

GFL2避雷针的参数表如下:
    避雷塔使用条件:
    1、基本风压:w0=0.4及0.7KN/m2两种

  2、抗震设防烈度:8度及小天8度地区
  3、地基承载力:100及200 KN/m2
  4、覆冰厚度: ≤10mm 5、垂直度:≤1/1000
    避雷塔设计依据:
    1、建筑物防雷设计规范(GB50057-2010)

  2、高耸结构设计规范(GBJ135-90)
  3、钢结构设计规范(GB50017-2003)
  4、塔桅钢结构施工及验收规程(CECS80:2006)
    5、避雷针塔的保护范围还要按照滚球法来计算保护半径和保护范围。
