  • 紫铜T1/T2/T3的区别我要提问
  • 紫  铜

    T1、T2和T3是紫铜的3个牌号,看起来相似度及高的紫铜材料,有肉眼无法分辨,需要有专业的检测设备才能分辨。这三种牌号的紫铜不同之处,主要方面:

     1.含铜量的纯度不同,也是最本质的区别:

    T1、T2、T3紫铜的化学成分表(质量分数%)

    牌号

    Cu+Ag

    P

    Bi

    Sb

    As

    Fe

    Ni

    Pb

    Sn

    S

    Zn

    O

    杂质总和

    不小于

    不大于

    T1

    99.95

    0.001

    0.001

    0.002

    0.002

    0.005

    0.002

    0.003

    0.002

    0.005

    0.005

    0.02

    0.05

    T2

    99.90

    -

    0.001

    0.002

    0.002

    0.005

    -

    0.005

    -

    0.005

    -

    -

    0.1

    T3

    99.70

    -

    0.002

    -

    -

    -

    -

    0.01

    -

    -

    -

    -

    0.3

      2.熔点略有不同:

      T1紫铜的熔点为:1084.5℃;T2紫铜带熔点为1065~1082.5℃;T3紫铜熔点为1065~1082℃。

      3.电阻率和导电率的不同:

    T1、T2、T3紫铜的导电率及电阻率

    牌号

    T1

    T2

    T3

    导电率/%IACS

    102.3

    101.5

    100.6

    电阻率/  Ω·m

    0.0168

    0.0171

    0.0170

  • 4欧接地网如何制作?(设计图)我要提问
  •   4欧接地网怎么制作?(接地网制作设计图)

    接地网由垂直或水平接地体(接地极),是直接与大地接触的金属导体,多种垂直接地体用水平接地体(接地干线)连接成网,具有接地可靠,接地电阻小的特点,适合大量电气设备接地的需要,多用于机房、配电、配电所,建筑、车间等场所。下图是一种利用接地模块和镀铜圆钢制作4欧姆接地网的设计图:
    接地网制作设计图1-2页
    接地网制作设计图3-4页
    如需高清大图,请电话或邮件联系我公司。

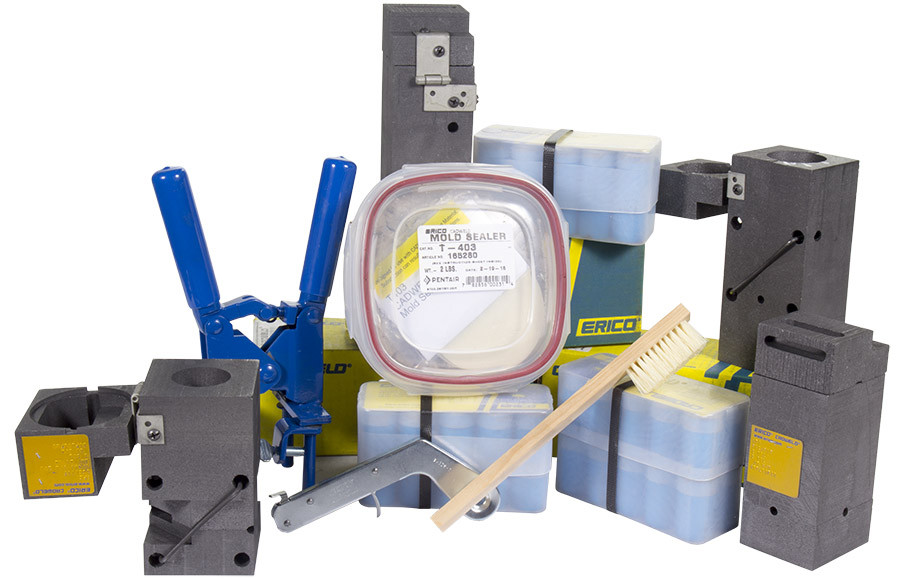

  • 放热焊接操作过程我要提问
  • 放热焊接操作过程|放热焊接工艺流程

    被焊接物敷设—选择模具—焊接准备—焊接物就位—放置PLUS专用焊药(放置钢盘—加入反应粉末)—按下电子点火控制器按钮(或点火枪点火)—焊接完成— 打开模具,取出焊接物,清洁模具。
    具体操作过程请查看凯威放热焊接视频:

  • 机房接地系统怎么设计制作我要提问
  • ask :机房接地系统怎么设计制作?
    机房接地系统其实不能单独自成一个独立的系统,必须要与建筑物的防雷与接地系统形成一个整体。所以我们有必要了解一些建筑物的接地系统原理,那就是等电位连接与共用接地系统。

         共用接地系统是由接地装置(基础地或环形接地体)和等电位连接网络组成。采用共用接地系统的目的是达到均压、等电位以减小各种接地设备之间、不同系统之间的电位差。其接地电阻因采取了等电位连接,所以要按所有接入设备中要求接地电阻的最小值的那个决定。没有必要规定共用接地系统的接地电阻要小于1Ω。

    接地网制作设计图(1)

    接地网制作设计图(2)
        建筑物内应设总等电位接地端子板(在最底楼层),每层竖井内的接地干线上设置楼层等电位接地端子板,设备机房设置局部等电位接地端子板。
    接地装置,当基础采用硅酸盐水泥和周围土壤的含水量不低于4%,基础外表面无防水层时,应优先利用基础内的钢筋作为接地装置。但如果基础被塑料、橡胶、油毡等防水材料包裹或涂有沥青质的防水层时,不宜利用在基础内的钢筋作为接地装置。宜在建筑物外面四周敷设闭合状的水平接地体作为接地装置。

        接地干线,宜采用横截面积大于16mm2 的铜质导线在弱电井中敷设,在施工中一般宜采用截面积大于35mm2的铜质导线敷设,其目的是使导线阻抗远远小于建筑物结构钢筋阻抗,为楼层、局部等电位接地端子板上可能出现的雷电流提供了一个快速泄放通道。接地系统的接地干线与各楼层等电位接地端子板及各系统设备机房内局部等电位接地端子板之间的连接关系。

         建筑物外部防雷装置是直接安装在建筑物外部,防雷装置与各种金属物体之间的安全距离不可能得到保证。为防止防雷装置与邻近的金属物体之间出现高电位反击,减小其间的电位差,除了将屋内的金属物体做好等电位连接外,应将各种接地(交流工作接地、安全保护接地、直流工作接地、防雷接地等)共用一组接地装置。

        上述四种接地的接地引出线经过接地干线与基础地或环形接地体相连形成等电位连接,但防雷接地在基础地或环形接地体上的接地点与其他几种接地的接地点之间的距离宜大于10m。

         电子设备的金属外壳、机柜、机架、金属管(槽)、屏蔽线缆外屏蔽层、信息设备防静电接地和安全保护接地及浪涌保护器接地端等均应以最短的距离与等电位连接网络的接地端子板连接。电位连接网络再连接至接地干线。
    上图是机房的接地回流排(等电位端子板)
        现行国标推荐计算机机房采用联合接方式,机房联合接地电阻应≤1Ω。首先在机房静电地板下应加做均压环或接地母排,以起到等电位连接作用,并将至少两处从均压环或接地母排连接到机房所在楼层的电气竖井内的接地干线的等电位接地端子板(电气竖井等电位汇集点)上;机房内的工作交流地(N线)、静电地、屏敝地、直流地、安全保护地、防雷地等直接连接到均压环或接地母排上。

  • 铜绞线是否可以和镀锌圆钢放热焊接我要提问
  • 铜绞线是否可以和镀锌圆钢放热焊接,我们这个接地项目中的接地干线是50平方的铜绞线,垂直接地极是直径25mm的镀锌圆钢,请问这两种材料是否可以焊接?请推荐相关设备材料。

    答复:
     是可以焊接的,采用T型焊接模具,详细信息请查看http://www.kwspd.cn/shows/11/57.shtml  可以联系我公司客服:0371-63760001,谢谢!


  • 垂直接地体的间距问题我要提问
  • 垂直接地体的间距问题:将您的问题总结了一下,描述如下:
    我是一个变电站施工公司,想问一下垂直接地体之间的间距一般是多少米?设计图纸上显示每组垂直接地体20米(有10根2米长直径17.2mm的镀铜钢棒组合而成),相邻两组的间距是18米,请问相关规范上有明确要求吗?
    答:相关规范上规定间距就为接地极长度的2倍,可根据实际情况调整,请以设计院设计图纸为准。
