现在的变电站接地或大型接地网施工中，经常用紫铜排4*40或5*50作为水平接地极或接地引出线，而紫铜排之间的连接方式经常采用的就是放热焊接、热熔焊等，本文简单介绍一下接地紫铜排的放热焊接操作过程。
放热焊接模具由高纯石墨制成，用于接地放热焊接的焊头成型。一个完整的模具由模具体、顶盖、铰链构成。 正常使用情况下，它可以被使用至少300个焊点。

放热焊接产品与配件：一般进行放热焊接会用的配件有：放热焊模具、放热焊模夹、放热焊剂（焊粉）、点火枪（或PLUS电子引燃控制器）、金属隔离片、C型辅助夹、模具清洁刷、焊渣清除铲等。
放热焊接应该注意事项：
一个良好的放热焊接连接器应该是表面丰满光亮、无穿透性气孔，经切开观察其剖面成一整体无瑕疵。影响到焊接效果的最主要的因素是湿气和水气，由于放热焊模具、放热焊剂（焊粉）及被焊接物内均可能吸附水分，所以潮湿天气先用喷灯对模具进行烘干。
另一影响放热焊接的因素是放热焊模具及被焊接物的清洁度，如被焊接物表面的尘土、油脂、氧化物或者其它附着物等必须完全清除。使其洁净光亮后才可进行焊接作业，否则焊接后的连接器的导电性与机械性降受到影响。如果放热焊模具内遗留的残渣不完全清除，将造成连接器表面不平滑、不光亮。

放热焊接的施工步骤：
步骤一：

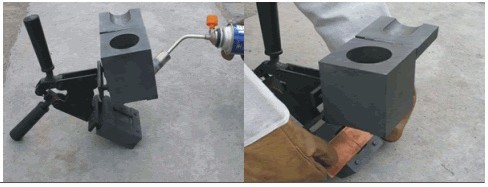

清洁放热焊模具，用加热的方法或者一次实验性质的熔接来去除放热焊接模具水气，然后把已清洁的金属导体放进放热焊模具内夹好模具使其没有缝隙。

步骤二：
把金属隔离片放进放热焊模具反应腔的底部。

步骤三：
把焊粉导入反应腔中，并留一些引火粉撒在模具边沿出气口附近。

步骤五：

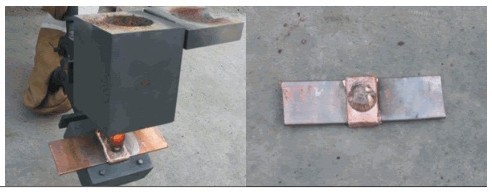

用点火枪点燃焊药，放热反应进行后约15s，金属溶液完全凝固，打开模具盖，取下焊接模具。
