GFL1钢结构接闪杆塔 避雷针 避雷塔 15米-40米高

来源: GFL1钢结构接闪杆塔 发布时间: 2021-01-22 12:51:57

 GFL1系列钢结构接闪杆塔(俗称避雷针避雷塔),常规高度15米,20米,25米,30米,35米,40米等,特殊高度可以定做;

加工依据是15D501《防雷与接地》相关内容要求,基本风压0.4KN/M2。

  GFL1接闪杆塔的常规技术要求:

  钢材选用Q235B材质,在生产企业厂区加工,试拼装无误后热镀锌,镀锌厚度要求:厚度3-6mm的工件镀锌厚度不小于70um;其他厚度的工件不小于85um。主材、斜材、横材、包钢规格尺寸按15D501的规格要求,并采用标准或市场上负偏差最小的材料或大于规范要求的材料(其中A段主材是L50*5,E段主材是L75*8,均大于15D501图集要求);各部件采用M16螺栓连接,包钢采用M16和M20螺栓连接。每个包钢的螺栓数量不少于12个。

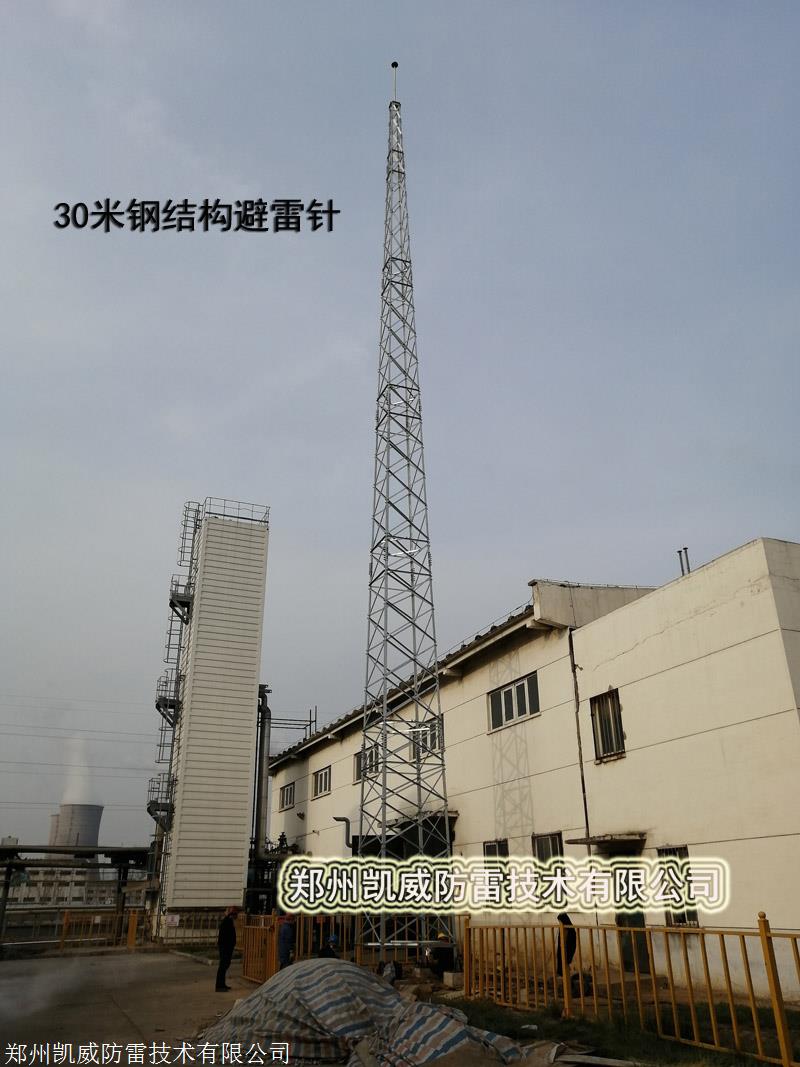

上图:35米钢结构避雷针塔,下图:41米钢结构避雷针塔

  凯威接闪杆塔的特色:除A段外,每段结构的上下各设置闭合的横材,其中下部的横材要做成内外双“口”交错型结构形式。方便安装,塔脚板可以在固定到基础之后,塔底主材与塔脚板进行焊接,做好防腐后。

GFL1钢结构接闪杆塔(避雷针塔)参数表
编制:郑州凯威防雷技术有限公司
高度(m) 型号 照明台 基础 重量 备注 跨度/根开
20米 GFL1-1 0 JA-1 1178 100KN/M2 1295
GFL1-2 65 1243 100KN/M2
GFL1-3 0 1178 150KN/M2
GFL1-4 65 1243 150KN/M2
25米 GFL1-5 0 JA-3 1513 100KN/M2 1571
GFL1-6 73 JA-3 1587 100KN/M2
GFL1-7 0 JB-2 1513 150KN/M2
GFL1-8 73 JB-2 1587 150KN/M2
30米 GFL1-9 0 JB-3 1923.1 150KN/M2 1847
GFL1-10   JB-3 2003.7 150KN/M2
GFL1-11 0 JB-3 1923.1 200KN/M2
GFL1-12   JB-3 2003.7 200KN/M2
35米 GFL1-13 0 JB-8 2426.9 150KN/M2 2124
GFL1-14   JB-8 2514.9 150KN/M2
GFL1-15 0 JB-4 2426.9 200KN/M2
GFL1-16   JB-4 2514.9 200KN/M2
40米 GFL1-17 0 JB-13 3018 150KN/M2 2400
GFL1-18   JB-13 3113.4 150KN/M2
GFL1-19 0 JB-9 3018 200KN/M2
GFL1-20   JB-9 3113.4 200KN/M2
>
