变电站接地网制作及铜排放热焊接
由河南凯威电气设备有限公司提供接地材料并施工的某110KV变电站接地网工程室外部分顺利完成。
按照设计图纸要求，水平接地体采用4*50紫铜排，和直径14.2的镀铜钢接地棒，设计要求接地电阻小于0.5欧姆。
施工技术要求为：
《电气工程接地装置施工及验收规范》GB50169-2006、
《接地装置放热焊接技术导则》Q/GDW467-2010、
《建筑物防雷设计规范》GB50057-2010等
施工照片如下：

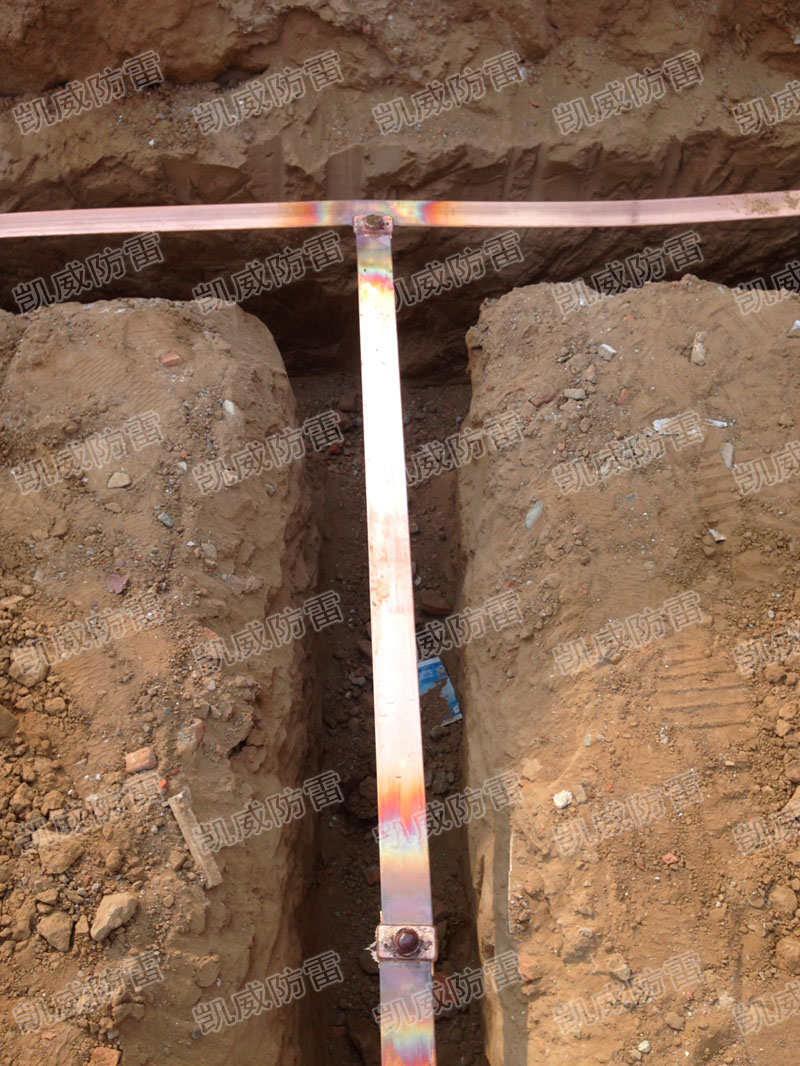

接地铜排一字和T字型焊接

接地铜排十字型焊接

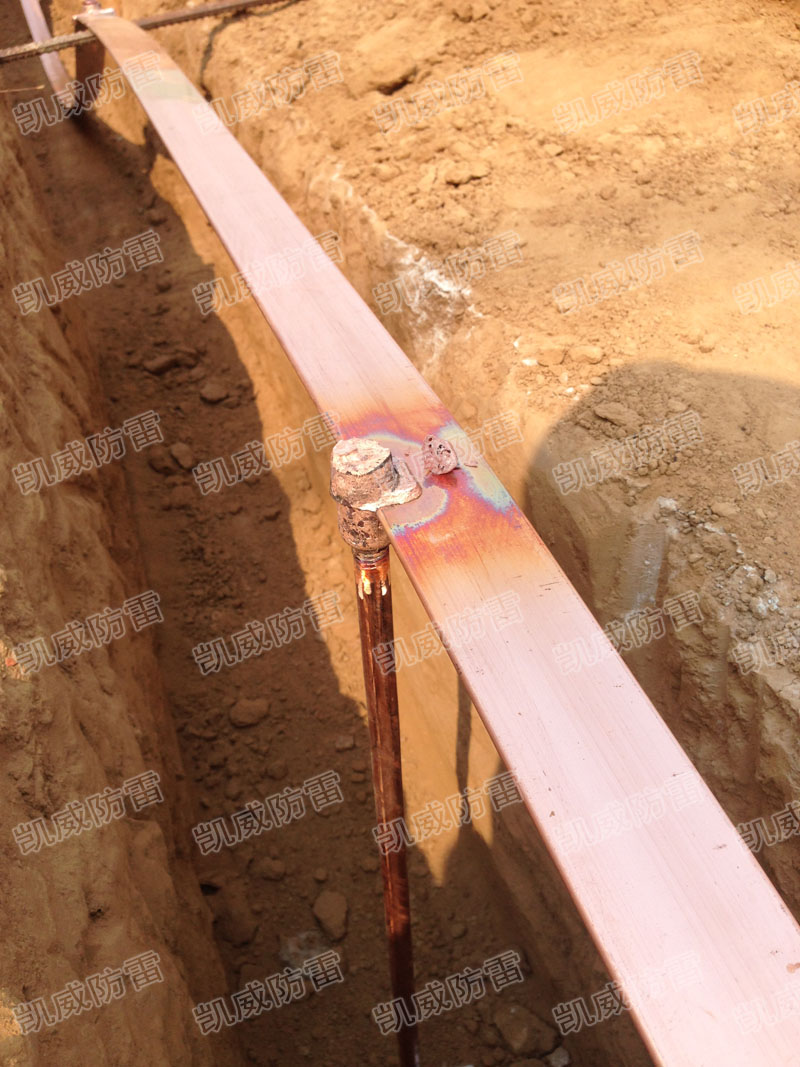

接地铜排与垂直镀铜接地棒T字型焊接
