30米避雷针 GFL1-9 GFL1-13 钢结构接闪杆塔

来源: 30米避雷针 发布时间: 2014-05-04 19:39:51

30米避雷针技术说明

1、名称:高度30米钢结构接闪杆塔(避雷针或避雷塔)

2、型号:GFL1-9GFL1-10,GFL1-11,GFL1-12

3、材料采用Q235钢,螺栓采用4.8级。

4、地基承载特征值为150KN/m²。

5、基本风压为0.4KN/m²允许裹冰:10mm

6、抗震设防烈度:≤8度。

7、整体倾斜度不大于H/1000

8、塔体构件热镀锌防腐。

9、凯威避雷针理论重量1923KG

10、接地电阻不大于10欧姆。

避雷针技术JB-3说明:

1、设计地耐力按150KN/m2。基坑开挖后应做钎探。

   基坑清整找平后,再浇垫层;垫层采用C10混凝土;基础采用C30混凝土。

   未注明保护层均为40mm。

2、基础立柱中心位置偏差≤10mm;顶面水平偏差≤5mm。

3、基础距离马路小于10米时,应加均压带,防止跨步电压。

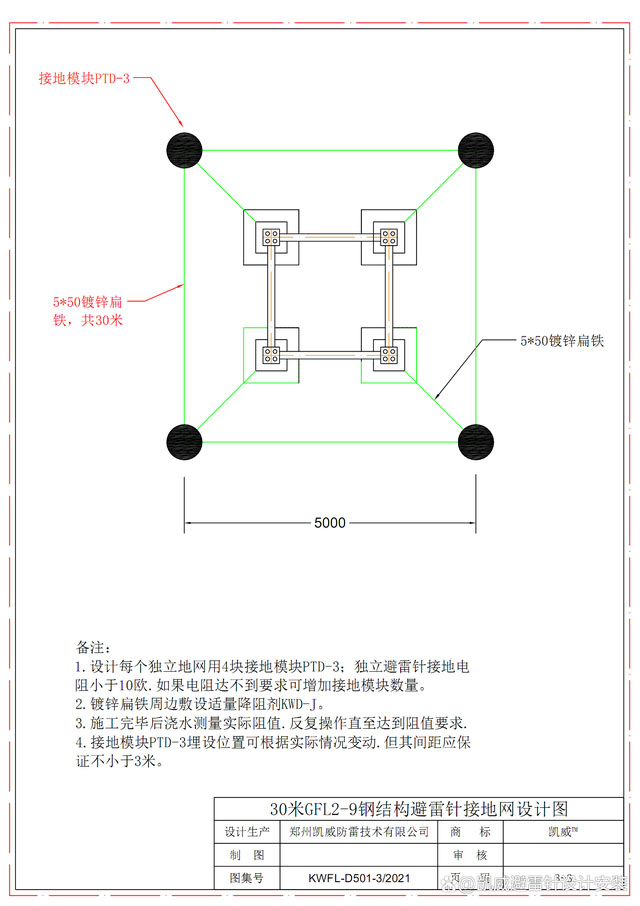

避雷针接地网说明】:

1. 设计每个独立地网用4块接地模块PTD-3;水平接地体采用S50镀锌接地线;

独立避雷针接地电阻小于10欧.如果电阻达不到要求可增加接地模块数量。

2.镀锌扁铁周边敷设适量降阻剂KWD-J。

3.施工完毕后浇水测量实际阻值.反复操作直至达到阻值要求.

4.接地模块PTD-3埋设位置可根据实际情况变动.但其间距应保证不小于3米。

 30米高避雷针安装图
30米避雷针基础制作图


1、25米高独立避雷针资料  【下载】

2、30米高独立避雷针资料 【下载】

3、GH环形钢管避雷针资料【下载】
